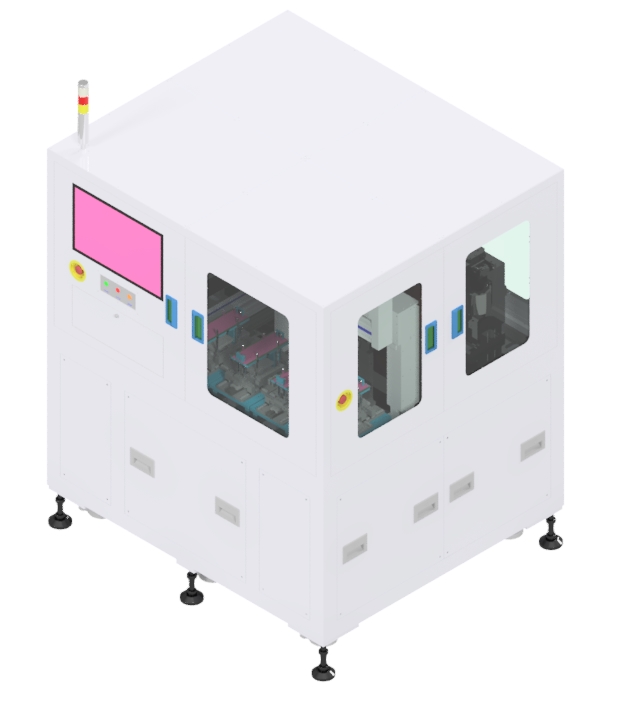

Ball to Ball 측정기
제품 설명
PCB 기판의 치수 측정
빠른 검사 속도
대량의 PCB 적재 및 검사
간지 제거 기능
빠른 검사 속도
대량의 PCB 적재 및 검사
간지 제거 기능
제품 특장점
제품 특장점
PCB 측정 빠른 검사 속도 다양한 사이즈 측정 OK/NG SORTER
제품 화면
제품 사양
장비제원
검사 항목: PCB STRIP의 Ball to Ball 측정
정밀도 : 500 Strip 기준 (±5um 이내)
적재 방식: 모델별로 적재 TRAY의 크기가 자동 가변
| No. | 항 목 | 장비 기준 사양 | ||||||||||||||
| 1 | 장비 크기 | 1550X1350X1900 | ||||||||||||||
| 2 | 검사 항목 | Strip Ball to Ball 장축, 단축 길이 측정 | ||||||||||||||
| 3 | 전원 사양 | 220V / 15A | ||||||||||||||
| 5 | Safety Interlock 사양 | EMO 2EA/ 도어락 | ||||||||||||||
| 6 | Lens 사양 | 2x Telecentric Lens | ||||||||||||||
| 7 | 카메라 사양 | 5M Pixel Color CMOS 2448 x 2048 | ||||||||||||||
| 8 | 조명 사양 | 2ch (Ring, Spot) | ||||||||||||||
| 9 | Stage Stroke | |||||||||||||||
| 10 | Stage 최대속도 | |||||||||||||||
| 11 | 제품 흡착 | 다공질 Vacuum 패드 | ||||||||||||||

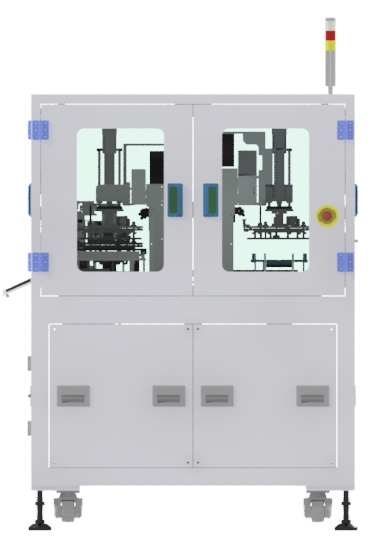

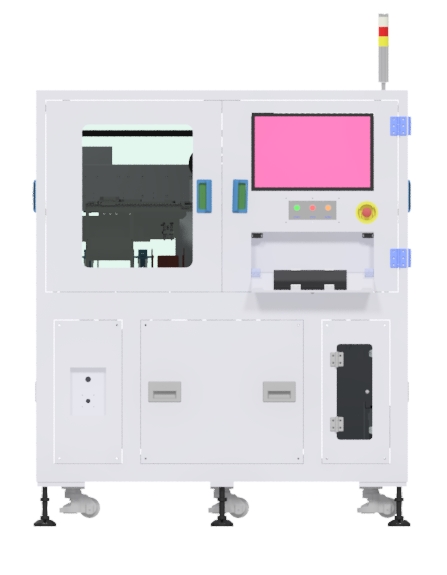

장비 DIMENSION
